OBFCM
OBFCM (On-Board Fuel Consumption Meter) je palubní monitorování spotřeby paliva a některých dalších veličin z provozu vozidla. Používá se od 1. 1. 2021 pro sběr údajů o skutečné spotřebě paliva, rychlosti, ujeté vzdálenosti a dalších. Data se shromažďují u výrobce "bezdrátově", na periodických technických kontrolách a dalších místech.
Tyto údaje jsou vypočítávány a uloženy.
- Celková spotřeba paliva (litry - celkově)
- celková ujetá vzdálenost (kilometry - celkově)
- Spotřeba paliva motoru (gram/s)
- Spotřeba paliva motoru (litr/hod)
- Spotřeba paliva vozidla (gram/s)
- Rychlost vozidla (km/hod)

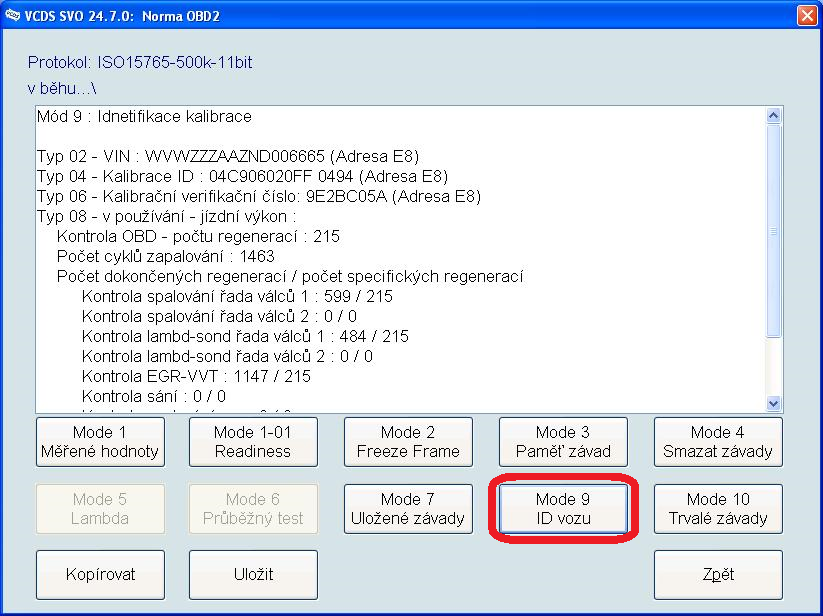

Data OBFCM lze ve VCDS nalézt napříč všemi značkami vozidel v režimu OBD-II Mode 9 - ID vozu. Jednotlivé veličiny jsou značeny jako Typ a číslo, Například Typ 16 je Čas chodu motoru na volnoběh. Ve VCDS se automaticky zobrazí všechny dostupné Typy, kterými auto disponuje. Jako vždy záleží na řídící jednotce, co z OBFCM si ukládá a poskytne testeru k přečtení.
Příklad z VW Up! CNG
Příklad OBFCM z VW Golf 8:
- Typ 16 - Provozní údaje vozidla - Čas chodu motoru na volnoběh, Nedávné/Celkové:
Počet spuštění zapalování: 119 / 155 (Nedávné / Celkové)
Počet cyklů provozu motoru při spuštěném zapalování: 119 / 155
Celkový čas chodu motoru: 178024 s / 181545 s
Celkový čas chodu motoru na volnoběh: 18618 s / 20231 s - Typ 17 - Provozní údaje vozidla - Ujetá vzdálenost a spotřebované palivo, Nedávné/Celkové:
Celková ujetá vzdálenost: 3960,1 km / 3969,3 km
Celková spotřeba paliva: 358,33 l / 361,36 l - Typ 18 - Provozní údaje vozidla - PKE-EOE, Nedávné/Celkové:
Pozitivní kinetická energie: 2210 km/h² / 2222 km/h²
Výstupní energie motoru: 986,4 kWh / 991,4 kWh - Typ 19 - Provozní údaje vozidla - PSA, Nedávné/Celkové:
Celkový čas aktivního pohonného systému: 178041 s / 181661 s
Celkový čas aktivního pohonného systému na volnoběh: 18649 s / 20353 s
Celkový čas aktivního pohonného systému ve městě: 30961 s / 32731 s - Typ 24 - Aktivní funkce ohřevu pohonného systému - Kredity mimo cyklus, Nedávné/Celkové:
Časovač aktivního ohřevu motoru: 29256 s / 32703 s
Časovač aktivního ohřevu převodovky: -1 s / -1 s
Adresa 33 - OBD
Adresa 33 je "obecná" adresa, která funguje bez ohledu na výrobce vozidla. Požadavky a odpovědi jsou standardizovány podle specifikací SAE/ISO. Adresa 33 není fyzická řídící jednotka, ale "funkční" adresa, na kterou mohou reagovat různé řídící jednotky ve vozidle. Většinou na dotaz na adresu 33 odpověděly pouze 01-Motor a 02-Převodovka, ale v nejnovějších vozech se může ozvat i řada dalších jednotek.
Mapování na adrese 33 - celkový protokol OBFCM

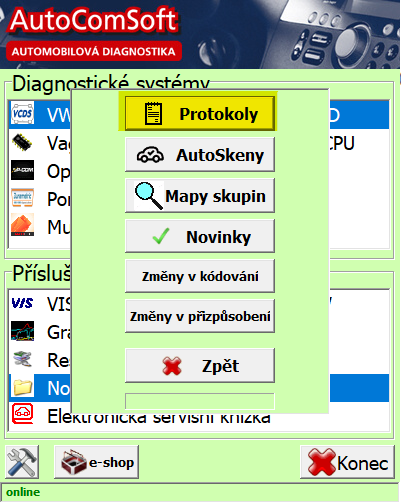

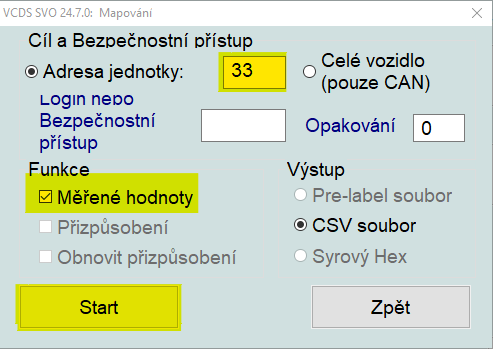

pro jednoduché vytvoření celkového protokolu stavu OBD plus OBFCM lze ve VCDS využít funkci Mapování kanálů (v aplikacích). Stačí zadat adresu 33, vybrat Měřené hodnoty a spustit. Výsledek bude uložen do složky Logs ve VCDS a dostupný bude přes launcher Auto-diagnostika na ploše,
Příklad komplexního protokolu:
